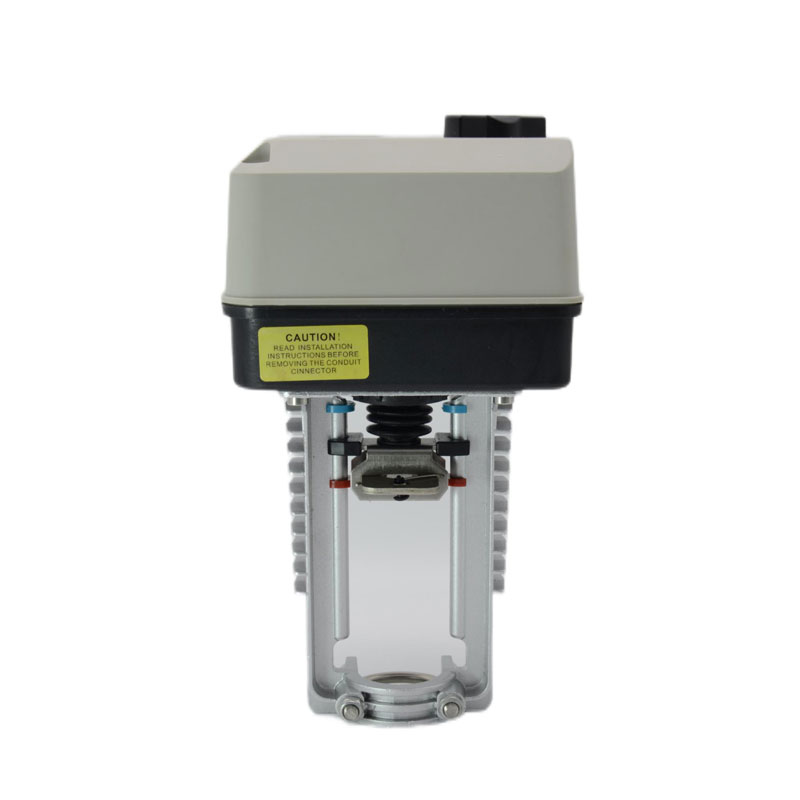

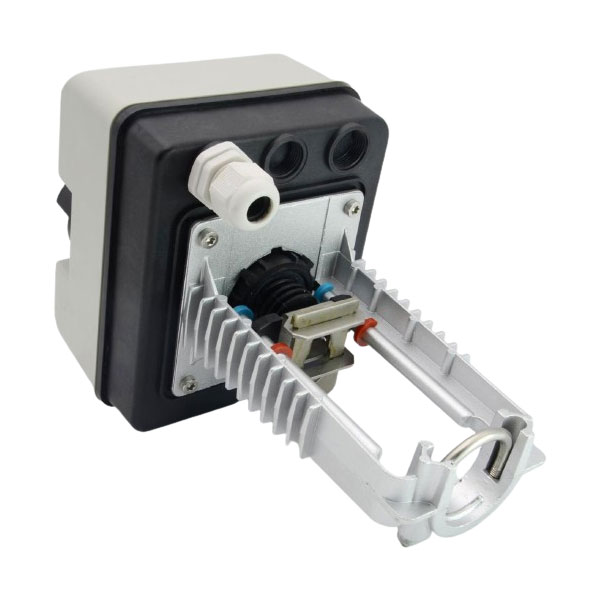

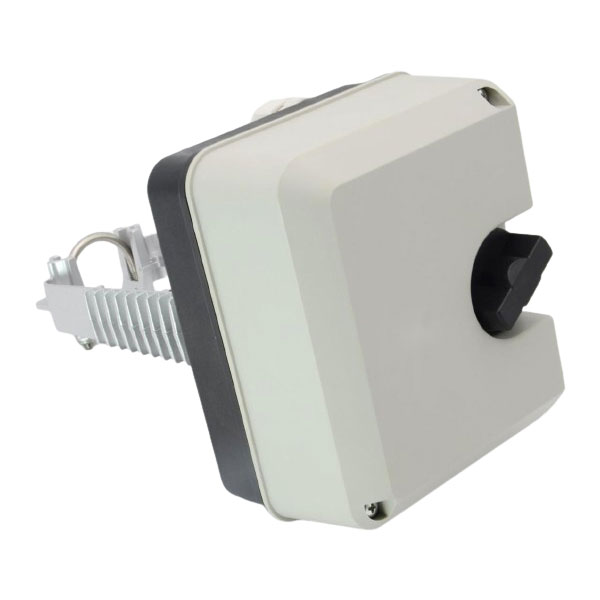

แอคชูเอเตอร์ไฟฟ้าซีรีส์ A8088

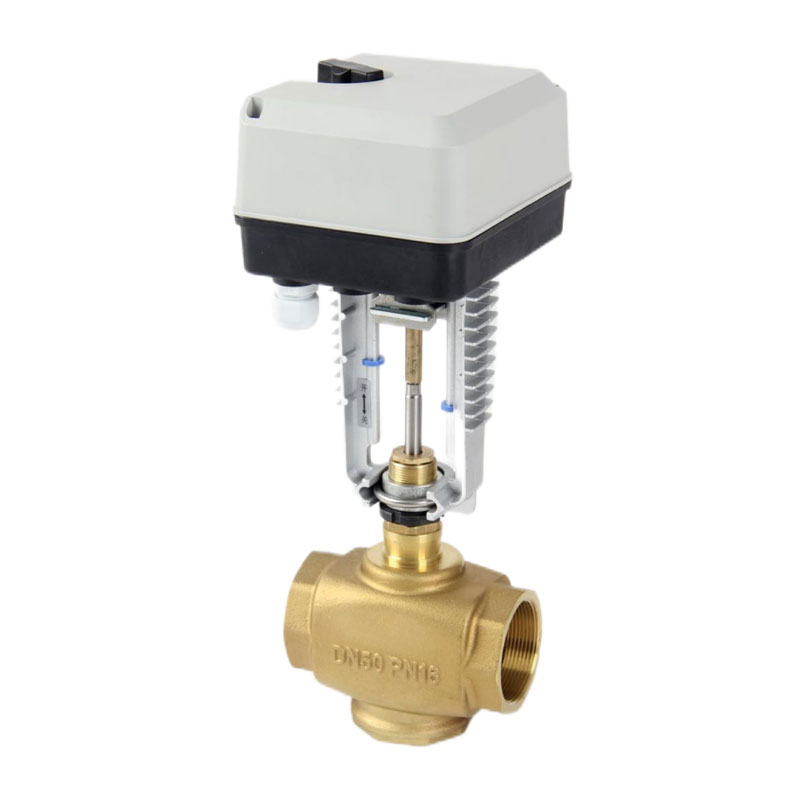

แอคชูเอเตอร์ A8088 มีค่าสวิตช์สองแบบ (31) และค่าอนาล็อก (32) ซึ่งจับคู่กับ DN40/ วาล์วควบคุม DN50 / DN65 มีการใช้กันอย่างแพร่หลายในอากาศ เครื่องปรับอากาศ เครื่องทำความเย็น เครื่องทำความร้อน และอาคาร การติดตั้งการควบคุมอัตโนมัติที่ง่ายและรวดเร็ว ระบบที่สามารถปรับสื่อได้อย่างแม่นยำ ไหลในระบบเพื่อให้บรรลุวัตถุประสงค์ของ ควบคุมอุณหภูมิ ความดัน และประหยัดพลังงาน

ส่งคำถาม

รายละเอียดสินค้า

คุณสมบัติของสินค้า

◆ ไม่ต้องใช้ก้านสูบ ติดตั้งง่ายและรวดเร็ว

◆ ใช้พลังงานต่ำ ไม่ต้องบำรุงรักษา

◆ สามารถเลือกตำแหน่งป้องกันความผิดพลาดได้ (เมื่อสัญญาณควบคุมหายไป)

◆ DC0 (2) ~ 10V สัญญาณอินพุต (อนาล็อก)

◆ สัญญาณตอบรับ DC2 ~ 10V (อนาล็อก)

◆ ขีดจำกัดจุดสิ้นสุดและสวิตช์แบบแมนนวล

◆ การออกแบบป้องกันการกัดกร่อน

◆ ตำแหน่งวาล์วที่แม่นยำ

◆ ฟังก์ชั่นปรับจังหวะ (อนาล็อก)

พารามิเตอร์ทางเทคนิค

ลักษณะไฟฟ้า	ไฟ AC24V 50/60Hz	วัสดุที่ใช้	Gears: POM, nylon
แรงขับดัน	800 นิวตัน		แผ่นลดด้านล่าง: เหล็กชุบสังกะสี
พลัง	สูงสุด 12VA (ที่ AC24V)		ตัวยึด: อลูมิเนียมหล่อขึ้นรูป
แผนการเดินทางที่มีประสิทธิภาพ	20/40มม		เปลือก: พลาสติกวิศวกรรม ABS ทนไฟ
เวลาเดินทาง	เมื่อความถี่เป็น 50Hz,114s เมื่อความถี่เป็น 60Hz,95s	ขีดจำกัดอุณหภูมิ	อุณหภูมิแวดล้อม: -10 ~ 50 ° C อุณหภูมิในการจัดเก็บ: -40 〜50 ° C
ความต้านทานขาออก	1KQ	ความชื้น	1% ~ 95% RH ไม่มีการควบแน่น
ระดับการป้องกัน	IP54	อุณหภูมิของของไหล	<150 ℃
น้ำหนัก	2.4กก	ข้อมูลจำเพาะของร่างกาย	DN40 / DN50 / DN65 (วาล์วควบคุม)

แผนภาพการเดินสายไฟ

การติดตั้งผลิตภัณฑ์

1. วางไดรเวอร์ไว้ที่คอด้านบนของตัววาล์ว ใช้ประแจหกเหลี่ยม 4 มม. ขันสกรูชุดให้แน่น
(หมายเหตุ: แก้ไขสกรูด้านขวาก่อน)

2. ดันแคลมป์คงที่จากด้านสปริงเพื่อดันไว้ ยกฝาครอบก้านขึ้น และติดตั้งหัวฝาครอบก้านเข้ากับที่ยึด ร่องยึด

3. คลายแคลมป์ยึดของฝาก้านแล้วขันฝาก้านให้แน่น ตรวจสอบเพื่อให้แน่ใจว่าแคลมป์คงที่ยึดฝาครอบสเต็มไว้

4. คลายเกลียวปุ่มหมุนแบบแมนนวลแล้วคลายออก สกรูของตัวเรือนไดรฟ์ เปิดเว้า

การดำเนินงานผลิตภัณฑ์

ตัวขับเคลื่อนขับเคลื่อนด้วยมอเตอร์ซิงโครนัสแบบพลิกกลับได้โดยมีก้านวาล์วขึ้นหรือลง เมื่อวาล์วสามารถ เปิดหรือปิดจนสุด แรงปฏิกิริยาจะถูกสร้างขึ้นที่ไดรเวอร์ ไมโครสวิตช์ภายในไดรเวอร์จะเกิดขึ้น จะไม่มีพลังงานและคนขับจะหยุดทำงาน หยุด ณ จุดใดจุดหนึ่งอย่างมั่นคงเมื่อไม่มีสัญญาณ สัญญาณที่ส่งโดยตัวควบคุมส่วนเพิ่มของไดรฟ์สามารถทำให้มอเตอร์หมุนตามเข็มนาฬิกาหรือ ทวนเข็มนาฬิกา

ขนาดรุ่น
