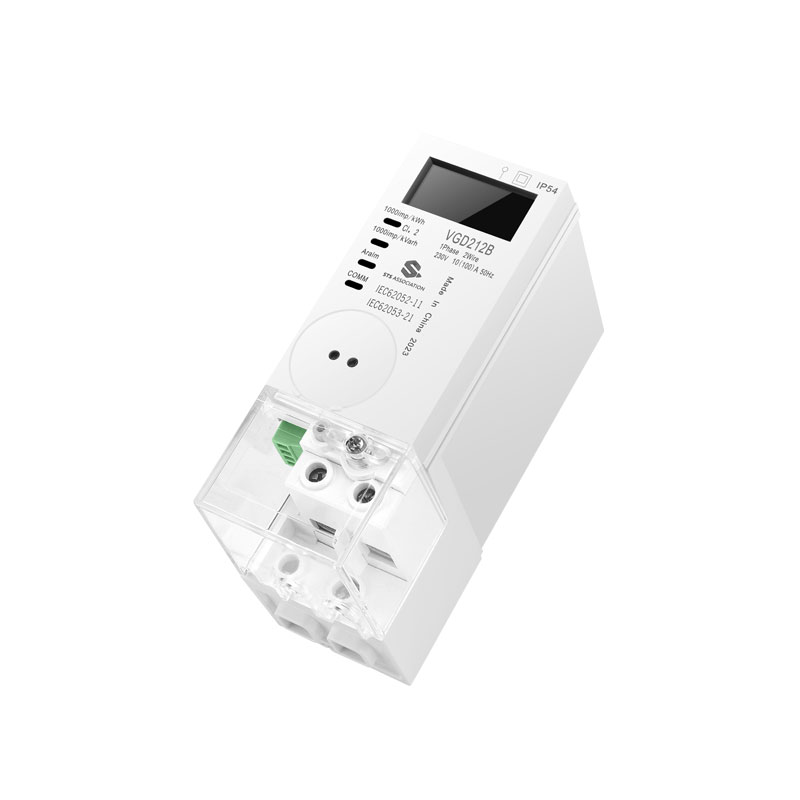

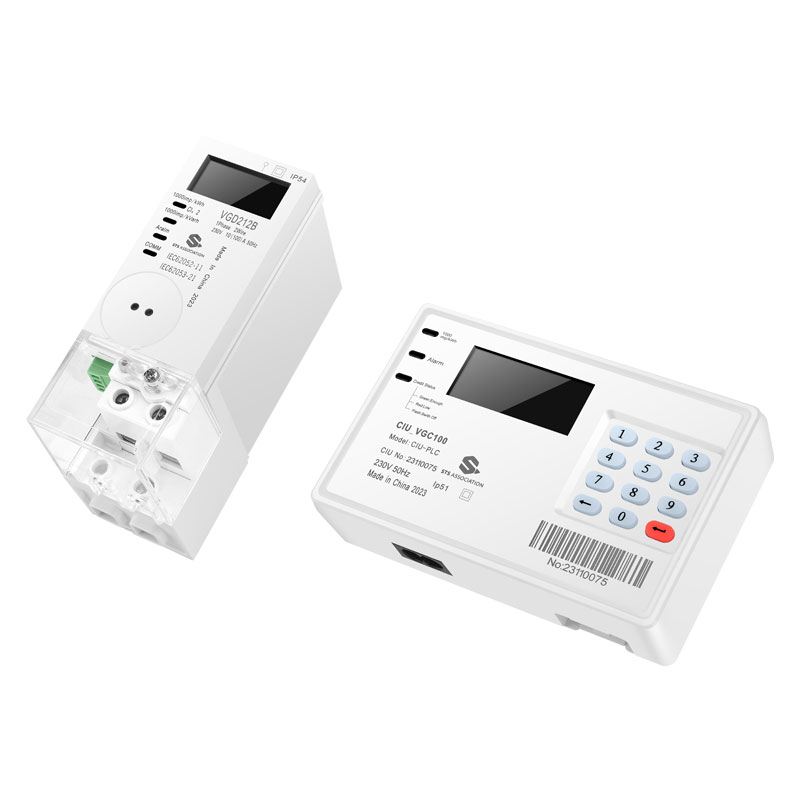

มิเตอร์เตรียมราง DIN เฟสเดียว

Xinkong เฟสเดียว din-rail เตรียมมิเตอร์ มิเตอร์นี้ออกแบบมาสำหรับผู้บริโภคที่อยู่อาศัย มอบรากฐานที่แข็งแกร่งสำหรับโครงการริเริ่ม Smart Grid ของคุณ

ส่งคำถาม

รายละเอียดสินค้า

แอปพลิเคชัน

1.มิเตอร์ไฟฟ้าอัจฉริยะมัลติฟังก์ชั่นสำหรับใช้ในเครือข่ายเฟสเดียวแบบสองสาย

2.ช่วยให้การวัดโดยตรงของพลังงานที่ใช้งานและแฝงและพารามิเตอร์ของสามเครือข่าย

3.ออกแบบมาสำหรับผู้รับทุกกลุ่มภาษี

4.ออกแบบมาเพื่อทำงานร่วมกับระบบอัจฉริยะทั้งหมด

คุณสมบัติด้านการทำงาน

1.การวัด

การเชื่อมต่อ 1P2W การเชื่อมต่อโดยตรง

2.ค่าที่เกิดขึ้นทันที

แรงดัน, กระแส, กำลัง, ตัวประกอบกำลัง, ความถี่...

3.ระยะเวลาการใช้งาน

มากถึง 4 อัตรา รายวัน รายสัปดาห์ รายเดือน รายปี และพิเศษ (สูงสุด 100)

4. จอแสดงผล LCD แบบแบ่งส่วน (อุปกรณ์เสริม)

ก. ขนาดพื้นที่แสดงผล: 36 มม. x 15.6 มม

ข. ขนาดจอแสดงผลหลัก: 4.45 มม. x 8.8 มม

ค. จอแสดงผลขนาดใหญ่ 8 ส่วน

ง. รายการแสดงผล atuomatic และ manual ที่กำหนดค่าได้

จ. จอแสดงผลสามารถอ่านได้โดยไม่ต้องใช้พลังงานหลัก

ฉ. แสงพื้นหลังเพื่อเพิ่มความสามารถในการอ่านในสภาพแสงน้อย (อุปกรณ์เสริม)

5.โหลดโปรไฟล์

ก. พื้นที่จัดเก็บมากกว่า 90 วัน (3 ช่อง ช่วงเวลา 15 นาที)

ข. การจัดเก็บ: เวลา/สถานะ/พลังงาน/ความต้องการ/ทันที ค่าเฉลี่ย/ต่ำสุด/สูงสุดสำหรับระยะเวลาช่วง...

ค. ช่วงเวลาที่ตั้งโปรแกรมได้

6.การสื่อสาร

ก. พอร์ตออปติคัล (อุปกรณ์เสริม)

ข. RS-485 Multi-Drop (อุปกรณ์เสริม)

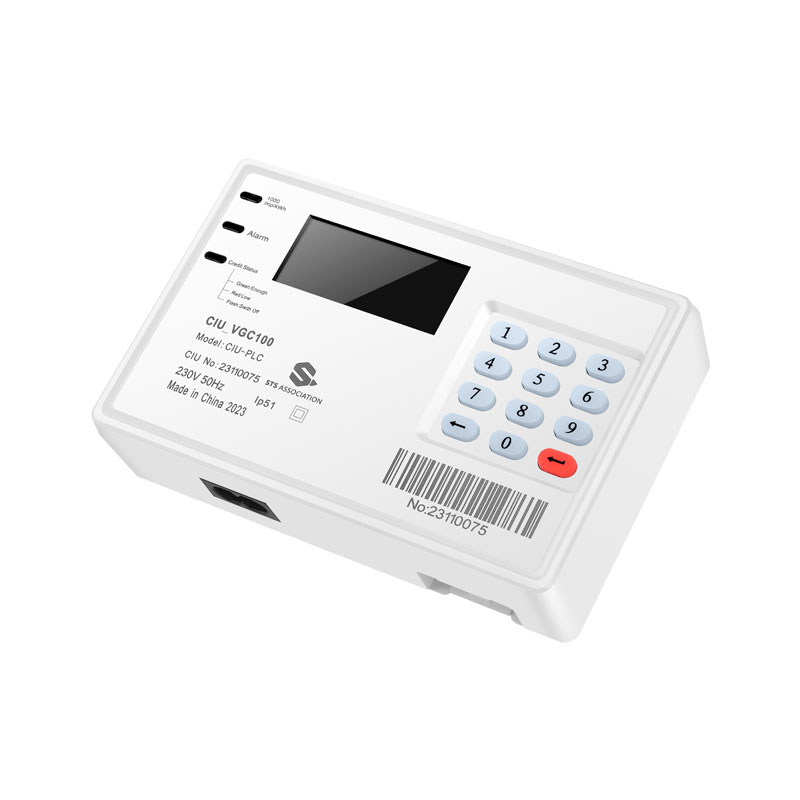

ค. การสื่อสารกับระบบระยะไกลโดยใช้ PLC odule ในตัวหรือหนึ่งในโมดูลการสื่อสารที่ใช้แทนกันได้

ง. มาตรฐาน: IEC 62056-21, DLMS/COSEM, STS

จ. ปุ่มกดท้องถิ่น (ไม่จำเป็น)

7. เหตุการณ์และการตรวจจับการงัดแงะและการเตือน

ก. การบันทึกเหตุการณ์ทั้งหมดด้วยการประทับเวลาและคำสถานะ

ข. การตรวจจับการงัดแงะขั้นสูงสำหรับฝาครอบที่เปิดอยู่, ฝาครอบขั้วต่อเปิดอยู่, สนามแม่เหล็กแรงสูง

ค. บายพาส, กระแสย้อนกลับ, แรงดันเกิน, แรงดันตก...

8. ความปลอดภัย

ก.การสื่อสารที่ปลอดภัยด้วยโปรโตคอล DLMS/COSEM รวมถึงการอนุญาตและการเข้ารหัส

b. ระดับความปลอดภัยอิสระสูงสุด 4 ระดับ

c. การจัดการการเข้าถึงข้อมูลสำหรับพอร์ตทั้งหมด

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้าที่กำหนด	1.1P2W 120V/240V 2.ช่วงแรงดันใช้งาน 80%...120%Un
กระแสที่กำหนด (สูงสุด)	5(40)ก,5(60)ก,5(80)ก,5(100)ก
ความถี่ที่กำหนด	50Hz หรือ 60Hz, ± 5%
เริ่มปัจจุบัน	0.4%Ib สำหรับการใช้งาน 0.5% Ib สำหรับปฏิกิริยา (ไม่จำเป็น)
ความแม่นยำ	ไออีซี คลาส 1/2
ค่าคงที่เมตร	1,000 อิมพีเรียล/กิโลวัตต์ชั่วโมง 1,000 อิมพีเรียล/kvarh (ไม่บังคับ)
พอร์ตการสื่อสาร	พอร์ตออปติคัล (อุปกรณ์เสริม) RS-485 Multi-Drop (อุปกรณ์เสริม)
การสำรองข้อมูล RWP และเวลา	การสำรองข้อมูล RWP และเวลา
ปุ่มฟังก์ชั่น	ไม่มี
เอาต์พุตอิเล็กทรอนิกส์	สกรู RS485
ด้านสิ่งแวดล้อม	ช่วงการใช้งาน:-25°C ถึง +60°C ช่วงขีดจำกัด:-40°C ถึง +75°C ช่วงการจัดเก็บ:-40°C ถึง +80°C ความชื้นสัมพัทธ์: สูงถึง 95% ไม่มีการควบแน่นเป็นเวลา 30 วัน การป้องกันน้ำเข้า: IP54 (ในประตู)
การใช้พลังงาน	วงจรแรงดันไฟฟ้า (ใช้งานอยู่) ≤2W วงจรแรงดันไฟฟ้า (ปรากฏ) < 10VA วงจรปัจจุบัน≤ 4VA
ความแข็งแรงของฉนวน EMC	ทดสอบแรงดันไฟ AC 4.4kV การทดสอบแรงดันอิมพัลส์ 8KV การปล่อยประจุไฟฟ้าสถิต (การปล่อยประจุแบบสัมผัส) 8KV การปล่อยประจุไฟฟ้าสถิต(การปล่อยอากาศ) 15KV การทดสอบภูมิคุ้มกันไฟกระชาก 6KV การทดสอบการระเบิดชั่วคราวอย่างรวดเร็ว 4.4KV สนามแม่เหล็กไฟฟ้า RF (80MHz ถึง 2000MHz) 10V/m(พร้อมกระแส) 30V/m(ไม่มีกระแส)
การป้องกันฉนวน	คลาสที่สอง
การปิดผนึก	สกรู การเชื่อมด้วยอัลตราโซนิก
น้ำหนัก	ประมาณ 0.75กก
ขนาด (สูง x กว้าง x ลึก)	มีฝาปิดเทอร์มินัลแบบสั้น 144 มม. x 54 มม. x 95 มม
