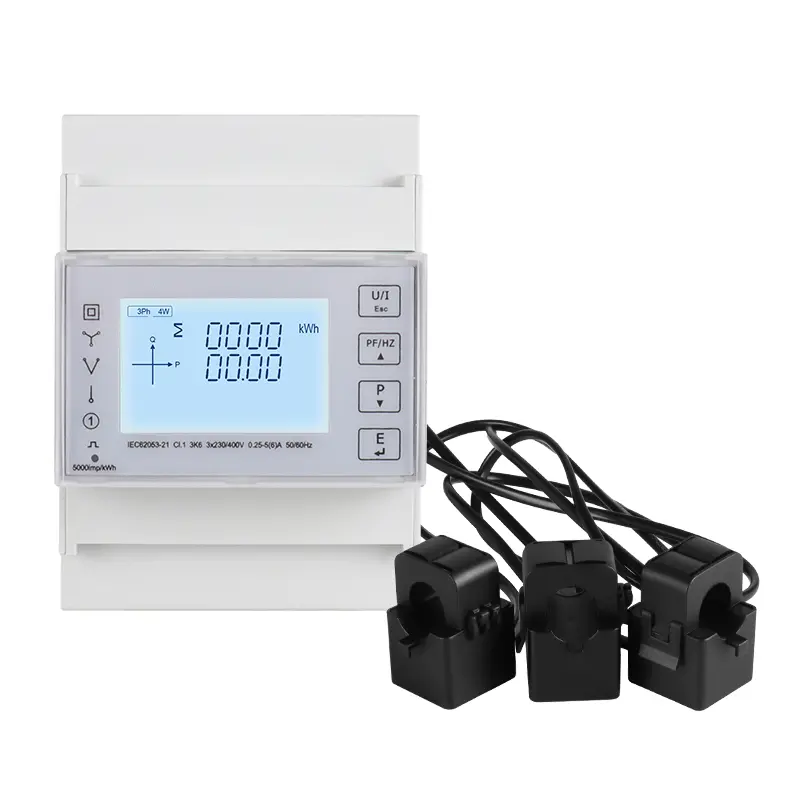

3P 4W การวัดความแม่นยำสูง DIN Energy Energy Smart Meter

Xinkong Electrical เป็นมืออาชีพ 3P 4W การวัดความแม่นยำสูงผู้ผลิตและซัพพลายเออร์เครื่องวัดอัจฉริยะในประเทศจีน เรามีความเชี่ยวชาญในการวัดแสงมาหลายปีแล้ว ผลิตภัณฑ์ของเรามีความได้เปรียบด้านราคาที่ดีและครอบคลุมตลาดส่วนใหญ่ของตลาดตะวันออกเฉียงใต้และเอเชียกลาง เราหวังว่าจะได้เป็นหุ้นส่วนระยะยาวของคุณในประเทศจีน

ส่งคำถาม

รายละเอียดสินค้า

3P 4W การวัดความแม่นยำสูง DIN RAIL Energy Meter Smart Meter คือ DIN RAIL การติดตั้งเครื่องวัดพลังงานการปิดเสียงการทำงานของ MATIL-FUNCTION ผลิตภัณฑ์นี้สามารถรองรับการวัดและการวิเคราะห์พารามิเตอร์พลังงานที่หลากหลายเช่นแรงดันไฟฟ้ากระแสไฟฟ้าสี่กำลังควอดเรนท์ พารามิเตอร์ปัจจัยพลังงาน ฯลฯ ; ในขณะเดียวกัน พวกเขายังสามารถให้ การวัดค่าพารามิเตอร์พลังงานไฟฟ้าหลายอย่างเช่นพลังงานแบบแอคทีฟแบบสองทางพลังงานปฏิกิริยาการใช้ไฟฟ้ารายเดือนและรายวันผลิตภัณฑ์ชุดผลิตภัณฑ์นี้ยังสามารถรองรับการวิเคราะห์การวัดพารามิเตอร์พลังงานไฟฟ้าในสภาพแวดล้อมที่มีความสามารถในการตรวจสอบพลังงานความหลากหลายของการตรวจสอบพลังงานความหลากหลาย ลักษณะเฉพาะ. ชุดผลิตภัณฑ์นี้ที่มีอินเทอร์เฟซการสื่อสาร RS485 อัตราการรับส่งข้อมูลสูงสุดสูงสุด รองรับ 38400bps รองรับโปรโตคอลการสื่อสาร Modbus RTU สามารถตระหนักถึงฟังก์ชั่นของการอ่านข้อมูลระยะไกลได้อย่างง่ายดายและนำการออกแบบของ LCD ขนาดใหญ่และคีย์ที่ไวต่อการสัมผัสมาใช้ ซึ่งสามารถดำเนินการมุมมองท้องถิ่นและตั้งค่าการทำงานของพารามิเตอร์ VARITY ได้อย่างง่ายดาย ผลิตภัณฑ์มีฟังก์ชั่นการป้องกันรหัสผ่านซึ่งช่วยให้มั่นใจถึงความปลอดภัยของข้อมูลของผลิตภัณฑ์

3P 4W การวัดความแม่นยำสูง DIN Rail Energy Meter Smart Meter ได้รับการออกแบบมาสำหรับการตรวจสอบพลังงานไฟฟ้าของอินเวอร์เตอร์เซลล์แสงอาทิตย์การวิเคราะห์ทางสถิติของการใช้พลังงานไฟฟ้าใหม่ความต้องการการตรวจสอบพลังงานของระบบสาธารณูปโภคระบบพลังงานและอาคารอัจฉริยะ ฟังก์ชั่นการสื่อสารที่สมบูรณ์นั้นเหมาะมากสำหรับระบบควบคุมต่างๆระบบ SCADA และ ระบบการจัดการพลังงาน

ลักษณะเฉพาะ

การเข้าถึง 100 ขั้นสูงสุดปัจจุบัน

การติดตั้งราง DIN, ความกว้างโมดูลัส 4 มาตรฐาน

การวัดพารามิเตอร์หลายฟังก์ชั่นการให้แรงดันไฟฟ้ากระแสไฟฟ้าพลังงานที่ใช้งานกำลังพลังงานปฏิกิริยาพลังงานที่ชัดเจน ปัจจัยมุมเฟส ฯลฯ

ให้ข้อมูลทางสถิติที่หลากหลายและฟังก์ชั่นการจัดเก็บในท้องถิ่นเช่นพลังงานสองทางความต้องการและข้อมูลทางสถิติอื่น ๆ จัดทำสถิติการใช้ไฟฟ้ารายเดือนในช่วง 12 เดือนที่ผ่านมา และสถิติการใช้ไฟฟ้ารายวันในช่วง 31 วันที่ผ่านมา

รองรับฟังก์ชั่นการสื่อสาร RS485 อัตราการรับส่งข้อมูลสูงถึง 38400bps รองรับโปรโตคอล Modbus RTU

รองรับอินเตอร์เฟสเอาต์พุตพัลส์ Optocoupler หนึ่งตัวและพารามิเตอร์เอาต์พุตสามารถตั้งค่าได้

LCD Refresh Time คือ 1 วินาที สนับสนุนคู่มือหรืออัตโนมัติ จอแสดงผลเลื่อน (กำหนดค่าได้)

พารามิเตอร์

1. หน่วยสามารถวัดและแสดงผล
RMS ทันที ค่า
ปัจจุบัน	ต่อเฟสเป็นกลาง
แรงดันไฟฟ้า	l-l, l-n
ความถี่	45 ถึง 65Hz
พลังงานที่ใช้งานอยู่	ทั้งหมดและต่อเฟส
ปัจจัยอำนาจ	ทั้งหมดและต่อเฟส
พลังงาน ค่า (รวม: นำเข้า ส่งออกนำเข้า + ส่งออก)

พลังงานที่ใช้งานอยู่	0 ถึง 99999999999 kWh
Multi -Tariff Active Energy (T1 - T4)	0 ถึง 99999999999 kWh
2. หน่วยสามารถวัดและการสื่อสารการอ่าน
พลังงาน ค่า
พลังงานที่ชัดเจน (รวม)	0 ถึง 99999999999 ยีสต์
ปฏิกิริยาหลายตา พลังงาน (T1 - T4)	0 ถึง 9999999.999 Kvarh, รวมถึง: นำเข้า, ส่งออก, นำเข้า+ส่งออก
การใช้ไฟฟ้ารายเดือนในช่วง 12 เดือนที่ผ่านมา	พลังงานที่ใช้งานทั้งหมด ช่วง: 0 ถึง 9999999.999 kWh
การใช้พลังงานรายวันในช่วง 31 วันที่ผ่านมา	พลังงานที่ใช้งานทั้งหมด ช่วง: 0 ถึง 9999999.999 kWh
3. เครื่องสามารถตั้งค่าได้
ชั้นเรียนการสื่อสาร	ที่อยู่ Modbus, อัตราการรับเสียง, บิตพาริตี้, หยุดบิต
คลาสการกำหนดค่าระบบ	รหัสผ่านผู้ใช้ (HMI) ประเภทระบบพลังงาน
คลาสเอาต์พุตชีพจร	ประเภทเอาต์พุตพัลส์, ความกว้างเอาต์พุตพัลส์, อัตราการส่งออกพัลส์
ชั้นเรียนเวลา	เวลาแสดงผลการเลื่อนอัตโนมัติ, ไฟแบ็ค เวลา, เวลาของระบบ (RTC), ภาษี เวลา

ข้อมูลจำเพาะ

เกี่ยวกับไฟฟ้า ลักษณะเฉพาะ
ประเภทของการวัด		RMS รวมถึง Harmonics on AC System รองรับ 1P2W, 3P3W, 3P4W
ความแม่นยำในการวัด	แรงดันไฟฟ้าปัจจุบัน	ชั้น 0.5 ตาม IEC 61557-12
	พลังงานที่ใช้งานอยู่	คลาส 1 / 0.5 ตาม IEC 61557-12
	พลังงานปฏิกิริยา	คลาส 2 ตาม IEC 61557-12
	พลังที่ชัดเจน	คลาส 1 ตาม IEC 61557-12
	พลังงานที่ใช้งานอยู่	คลาส 1 / 0.5s ตาม IEC 62053-22, IEC 61557-12
	พลังงานปฏิกิริยา	คลาส 2 ตาม IEC 62053-23, IEC 61557-12
	ปัจจัยอำนาจ	คลาส 1 ตาม IEC 61557-12
	ความถี่	ชั้น 0.2 ตาม IEC 61557-12
	การบิดเบือนฮาร์มอนิก	คลาส 2 ตาม IEC 61557-12
อัตราการอัปเดตข้อมูล		1 วินาที เสริม 100 ms
แรงดันไฟฟ้า	Flotage Spleen (หนึ่ง)	230 VAC (L-N) / 400 VAC (L-L)
	การเชื่อมต่อโดยตรง	ช่วงที่วัดได้: 85 ถึง 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	ช่วงความถี่	45 ถึง 65 Hz
	ความจุเกินพิกัด	2*UN เป็นเวลา 1 วินาที
อินพุตปัจจุบัน	ช่วงที่วัดได้	0.005 ถึง 100 a กระแสพื้นฐาน (IB) คือ 10a
อินพุตปัจจุบัน	ความจุเกินพิกัด	30*IMAX สำหรับ 0.01 วินาที
เอาต์พุตชีพจร	ประเภทอินเตอร์เฟส	Open Collector Optocoupler
	ค่าคงที่ชีพจร	400 / 100/10/1 IMP / KWH (KVARH) (กำหนดค่าได้)
	ความกว้างของชีพจร	60/100/200 มิลลิวินาที (กำหนดค่า) ค่าเริ่มต้นคือ 100milliseconds
	ประเภทเอาต์พุตชีพจร	นำเข้า/ส่งออก/พลังงานที่ใช้งานทั้งหมด นำเข้า/ส่งออก/พลังงานปฏิกิริยาทั้งหมด (กำหนดค่าได้)
	ระดับ	คลาส A ตาม IEC 62053-31
	แรงดันไฟฟ้าอินพุต	5 ~ 27 VDC
แสงไฟแสดงสถานะพัลส์บนแผง		ค่าคงที่ชีพจรคือ 400imp/kWh
ความแม่นยำนาฬิกาแบบเรียลไทม์		0.5 s/d

เกี่ยวกับกลไก ลักษณะเฉพาะ
ระดับการป้องกัน IP (IEC 60529)	ออกแบบมาเพื่อแสดงผลด้านหน้า IP51 ตัว IP30 เมตร

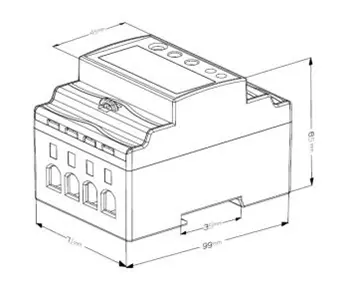

ขนาด (w x h x d)	99 x 71 x 65 มม.
ตำแหน่งติดตั้ง	การติดตั้งรางรถไฟ
วัสดุของเคสมิเตอร์	UL 94 V-0
ด้านสิ่งแวดล้อม ลักษณะเฉพาะ
อุณหภูมิการทำงาน	-25 ถึง+55 ℃
อุณหภูมิการจัดเก็บ	-40 ถึง+80 ℃
ความชื้น	<90%, ไม่ใช่การระงับ
ระดับมลพิษ	2
ความสูง	สูงถึง 2,000 เมตร
การสั่นสะเทือน	10 Hz ถึง 150Hz, IEC 60068-2-6
แม่เหล็กไฟฟ้า ลักษณะเฉพาะ
การปล่อยไฟฟ้าสถิต	ระดับ 4 ตาม IEC 61000-4-2 (1)
ภูมิคุ้มกันของเขตข้อมูลที่แผ่รังสี	ระดับ 3 ตาม IEC 61000-4-3 (1)
ภูมิคุ้มกันต่อการเปลี่ยนแปลงทางไฟฟ้าอย่างรวดเร็ว	ระดับ 4 ตาม IEC 61000-4-4 (1)
ภูมิคุ้มกัน	ระดับ 4 ตาม IEC 61000-4-5 (1)
ภูมิคุ้มกันที่จะดำเนินการรบกวน	ระดับ 3 ตาม IEC 61000-4-6 (1)
ภูมิคุ้มกันสู่สนามแม่เหล็ก	IEC 61000-4-8 (1)
ภูมิคุ้มกันต่อแรงดันไฟฟ้าลดลง	IEC 61000-4-11 (1)
การปล่อยรังสี	คลาส B ตาม EN55011
ดำเนินการปล่อยมลพิษ	คลาส B ตาม EN55011
ฮาร์มอนิกส์	IEC 61000-3-2 (1)
(1): การทดสอบการทดลองดำเนินการตามข้อกำหนดระดับของผลิตภัณฑ์เกรดอุตสาหกรรมใน IEC61326-1
ความปลอดภัย
หมวดหมู่การวัด	CAT III ตาม IEC 61010-1
หมวดหมู่มากเกินไป	CAT III ตาม IEC 61010-1
ฉนวน	การทดสอบแรงดันไฟฟ้า AC: 4kV เป็นเวลา 1 นาที
ฉนวน	การทดสอบแรงดันไฟฟ้าแรงกระตุ้น: 6kV - 1.2/50µS waveform
ชั้นเรียนป้องกัน	II ตาม IEC61010-1
การสื่อสาร
อินเทอร์เฟซมาตรฐานและโปรโตคอล	2-wire rs485, modbus rtu
อัตรา Buad	1200 ถึง 38400 bps ค่าเริ่มต้นคือ 9600 bps
บิตที่เท่าเทียมกัน	ไม่มีแม้แต่คี่ค่าเริ่มต้นคือไม่มี
หยุดบิต	1 หรือ 2 ค่าเริ่มต้นคือ 1
เวลาตอบสนอง	<100ms
โหมดการส่งสัญญาณ	ฮาล์ฟเดอร์เพล็กซ์
ระยะการส่งผ่าน	สูงถึง 1,000 ม.
สูงสุด การโหลดรถบัส	64 ชิ้น
