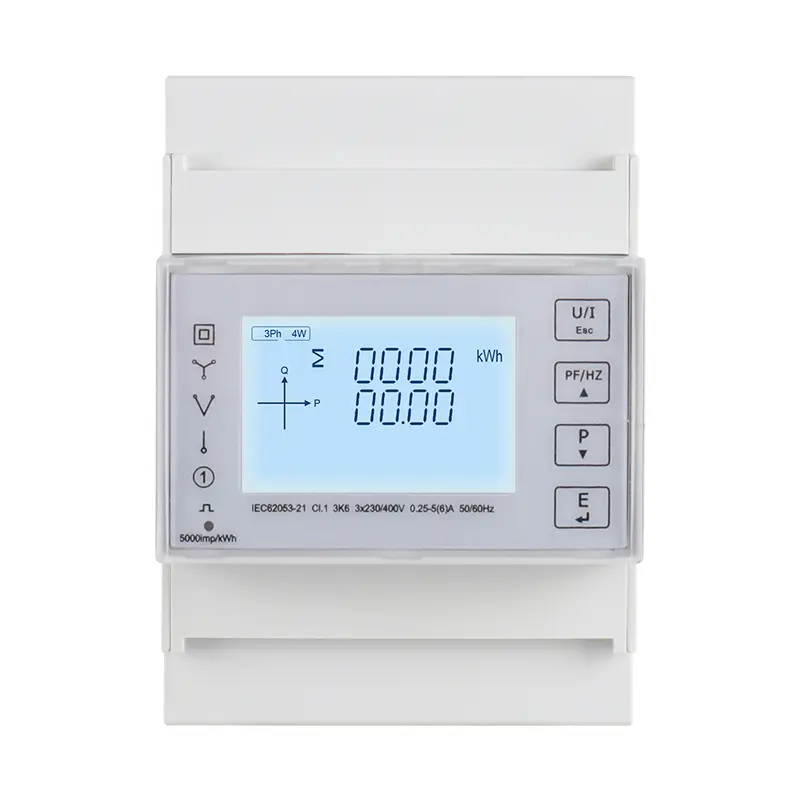

สามเฟสสี่ลวดรางรถไฟมัลติฟังก์ชั่นเครื่องวัดอัจฉริยะ

1. หน่วยสามารถวัดและแสดงผล

RMS ทันที ค่า

ปัจจุบัน

ต่อเฟสเป็นกลาง

แรงดันไฟฟ้า

l-l, l-n

ความถี่

45 ถึง 65Hz

พลังงานที่ใช้งานอยู่

ทั้งหมดและต่อเฟส

ปัจจัยอำนาจ

ทั้งหมดและต่อเฟส

พลังงาน ค่า (รวม: นำเข้า ส่งออกนำเข้า + ส่งออก)

พลังงานที่ใช้งานอยู่

0 ถึง 99999999999 kWh

Multi -Tariff Active Energy (T1 - T4)

0 ถึง 99999999999 kWh

2. หน่วยสามารถวัดและการสื่อสารการอ่าน

พลังงาน ค่า

พลังงานที่ชัดเจน (รวม)

0 ถึง 99999999999 ยีสต์

ปฏิกิริยาหลายตา พลังงาน (T1 - T4)

0 ถึง 9999999.999 Kvarh, รวมถึง: นำเข้า, ส่งออก, นำเข้า+ส่งออก

การใช้ไฟฟ้ารายเดือนในช่วง 12 เดือนที่ผ่านมา

พลังงานที่ใช้งานทั้งหมด

ช่วง: 0 ถึง 9999999.999 kWh

การใช้พลังงานรายวันในช่วง 31 วันที่ผ่านมา

พลังงานที่ใช้งานทั้งหมด

ช่วง: 0 ถึง 9999999.999 kWh

3. เครื่องสามารถตั้งค่าได้

ชั้นเรียนการสื่อสาร

ที่อยู่ Modbus, อัตราการรับเสียง, บิตพาริตี้, หยุดบิต

คลาสการกำหนดค่าระบบ

รหัสผ่านผู้ใช้ (HMI) ประเภทระบบพลังงาน

คลาสเอาต์พุตชีพจร

ประเภทเอาต์พุตพัลส์, ความกว้างเอาต์พุตพัลส์, อัตราการส่งออกพัลส์

ชั้นเรียนเวลา

เวลาแสดงผลการเลื่อนอัตโนมัติ, ไฟแบ็ค เวลา, เวลาของระบบ (RTC), ภาษี เวลา

เกี่ยวกับไฟฟ้า ลักษณะเฉพาะ

ประเภทของการวัด

RMS รวมถึง Harmonics on AC System รองรับ 1P2W, 3P3W, 3P4W

ความแม่นยำในการวัด

แรงดันไฟฟ้าปัจจุบัน

ชั้น 0.5 ตาม IEC 61557-12

พลังงานที่ใช้งานอยู่

คลาส 1 / 0.5 ตาม IEC 61557-12

พลังงานปฏิกิริยา

คลาส 2 ตาม IEC 61557-12

พลังที่ชัดเจน

คลาส 1 ตาม IEC 61557-12

พลังงานที่ใช้งานอยู่

คลาส 1 / 0.5s ตาม IEC 62053-22, IEC 61557-12

พลังงานปฏิกิริยา

คลาส 2 ตาม IEC 62053-23, IEC 61557-12

ปัจจัยอำนาจ

คลาส 1 ตาม IEC 61557-12

ความถี่

ชั้น 0.2 ตาม IEC 61557-12

การบิดเบือนฮาร์มอนิก

คลาส 2 ตาม IEC 61557-12

อัตราการอัปเดตข้อมูล

1 วินาที เสริม 100 ms

แรงดันไฟฟ้า

Flotage Spleen (หนึ่ง)

230 VAC (L-N) / 400 VAC (L-L)

การเชื่อมต่อโดยตรง

ช่วงที่วัดได้: 85 ถึง 275 VAC (L-N), 85 ~ 480 VAC (L-L)

ช่วงความถี่

45 ถึง 65 Hz

ความจุเกินพิกัด

2*UN เป็นเวลา 1 วินาที

อินพุตปัจจุบัน

ช่วงที่วัดได้

0.005 ถึง 100 a กระแสพื้นฐาน (IB) คือ 10a

ความจุเกินพิกัด

30*IMAX สำหรับ 0.01 วินาที

เอาต์พุตชีพจร

ประเภทอินเตอร์เฟส

Open Collector Optocoupler

ค่าคงที่ชีพจร

400 / 100/10/1 IMP / KWH (KVARH) (กำหนดค่าได้)

ความกว้างของชีพจร

60/100/200 มิลลิวินาที (กำหนดค่า) ค่าเริ่มต้นคือ 100milliseconds

ประเภทเอาต์พุตชีพจร

นำเข้า/ส่งออก/พลังงานที่ใช้งานทั้งหมด

นำเข้า/ส่งออก/พลังงานปฏิกิริยาทั้งหมด (กำหนดค่าได้)

ระดับ

คลาส A ตาม IEC 62053-31

แรงดันไฟฟ้าอินพุต

5 ~ 27 VDC

แสงไฟแสดงสถานะพัลส์บนแผง

ค่าคงที่ชีพจรคือ 400imp/kWh

ความแม่นยำนาฬิกาแบบเรียลไทม์

0.5 s/d

เกี่ยวกับกลไก ลักษณะเฉพาะ

ระดับการป้องกัน IP (IEC 60529)

ออกแบบมาเพื่อแสดงผลด้านหน้า IP51 ตัว IP30 เมตร

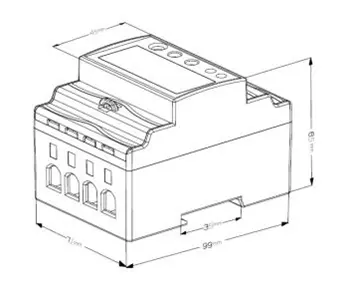

ขนาด (w x h x d)

99 x 71 x 65 มม.

ตำแหน่งติดตั้ง

การติดตั้งรางรถไฟ

วัสดุของเคสมิเตอร์

UL 94 V-0

ด้านสิ่งแวดล้อม ลักษณะเฉพาะ

อุณหภูมิการทำงาน

-25 ถึง+55 ℃

อุณหภูมิการจัดเก็บ

-40 ถึง+80 ℃

ความชื้น

<90%, ไม่ใช่การระงับ

ระดับมลพิษ

2

ความสูง

สูงถึง 2,000 เมตร

การสั่นสะเทือน

10 Hz ถึง 150Hz, IEC 60068-2-6

แม่เหล็กไฟฟ้า ลักษณะเฉพาะ

การปล่อยไฟฟ้าสถิต

ระดับ 4 ตาม IEC 61000-4-2 (1)

ภูมิคุ้มกันของเขตข้อมูลที่แผ่รังสี

ระดับ 3 ตาม IEC 61000-4-3 (1)

ภูมิคุ้มกันต่อการเปลี่ยนแปลงทางไฟฟ้าอย่างรวดเร็ว

ระดับ 4 ตาม IEC 61000-4-4 (1)

ภูมิคุ้มกัน

ระดับ 4 ตาม IEC 61000-4-5 (1)

ภูมิคุ้มกันที่จะดำเนินการรบกวน

ระดับ 3 ตาม IEC 61000-4-6 (1)

ภูมิคุ้มกันสู่สนามแม่เหล็ก

IEC 61000-4-8 (1)

ภูมิคุ้มกันต่อแรงดันไฟฟ้าลดลง

IEC 61000-4-11 (1)

การปล่อยรังสี

คลาส B ตาม EN55011

ดำเนินการปล่อยมลพิษ

คลาส B ตาม EN55011

ฮาร์มอนิกส์

IEC 61000-3-2 (1)

(1): การทดสอบการทดลองดำเนินการตามข้อกำหนดระดับของผลิตภัณฑ์เกรดอุตสาหกรรมใน IEC61326-1

ความปลอดภัย

หมวดหมู่การวัด

CAT III ตาม IEC 61010-1

หมวดหมู่มากเกินไป

CAT III ตาม IEC 61010-1

ฉนวน

การทดสอบแรงดันไฟฟ้า AC: 4kV เป็นเวลา 1 นาที

การทดสอบแรงดันไฟฟ้าแรงกระตุ้น: 6kV - 1.2/50µS waveform

ชั้นเรียนป้องกัน

II ตาม IEC61010-1

การสื่อสาร

อินเทอร์เฟซมาตรฐานและโปรโตคอล

2-wire rs485, modbus rtu

อัตรา Buad

1200 ถึง 38400 bps ค่าเริ่มต้นคือ 9600 bps

บิตที่เท่าเทียมกัน

ไม่มีแม้แต่คี่ค่าเริ่มต้นคือไม่มี

หยุดบิต

1 หรือ 2 ค่าเริ่มต้นคือ 1

เวลาตอบสนอง

<100ms

โหมดการส่งสัญญาณ

ฮาล์ฟเดอร์เพล็กซ์

ระยะการส่งผ่าน

สูงถึง 1,000 ม.

สูงสุด การโหลดรถบัส

64 ชิ้น
