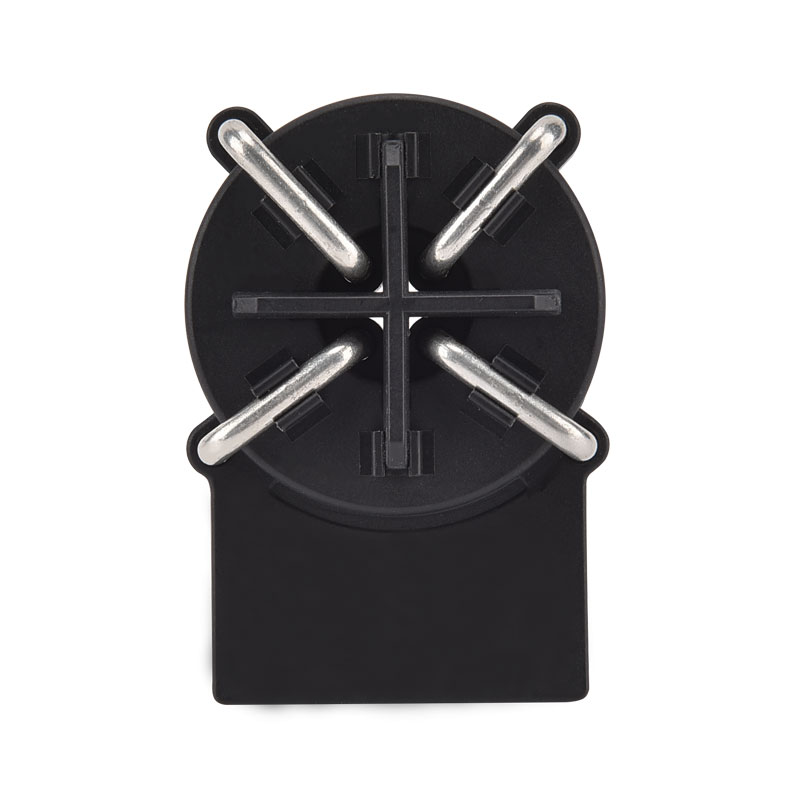

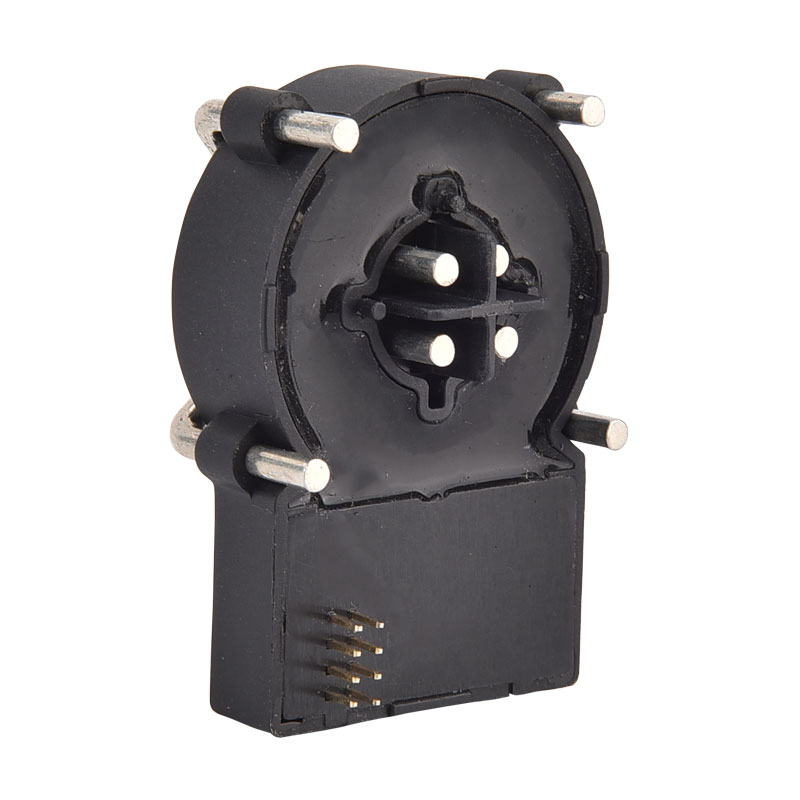

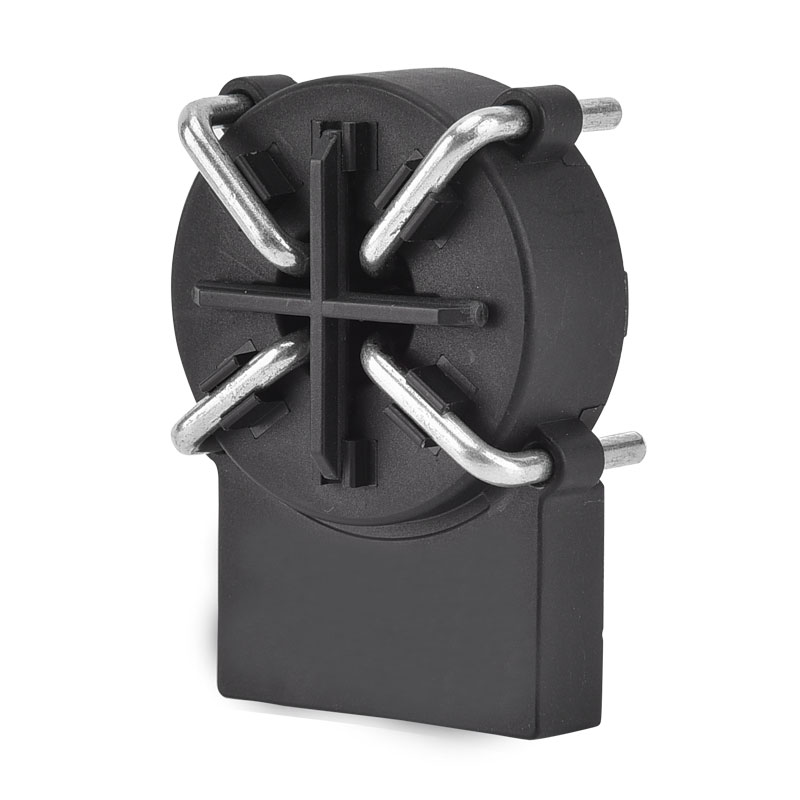

EV Charger Parts หน่วยตรวจสอบปัจจุบันที่เหลืออยู่

Xinkong เป็นผู้ผลิตหน่วยตรวจสอบและซัพพลายเออร์ที่มีประสบการณ์ในปัจจุบันและซัพพลายเออร์ที่มีประสบการณ์หลายปี ชิ้นส่วนการตรวจสอบปัจจุบันของเครื่องชาร์จที่เหลืออยู่สามารถตอบสนองแอพพลิเคชั่นจำนวนมากหากคุณสนใจบริการที่มีคุณภาพของเราคุณสามารถปรึกษาเราได้ในขณะนี้และเราจะกลับมาหาคุณทันทีฟังก์ชั่นความปลอดภัยที่สำคัญของอุปกรณ์เหล่านี้คือการตรวจสอบกระแสการรั่วไหลของระบบทั้งหมดจากโมดูลพลังงานกับโลก ระบบที่มีข้อบกพร่องอาจกลายเป็นอันตรายต่อผู้คนหรือก่อให้เกิดไฟ ก่อนที่มันจะมาถึงโมดูลพลังงานจะต้องตัดการเชื่อมต่อจากกริด กระแสรั่วไหลมีส่วนประกอบ DC และ AC ดังนั้นจึงจำเป็นต้องมีหน่วยตรวจสอบที่ไวต่อ AC/DC

แบบอย่าง:XKCA-01-MD

ส่งคำถาม

รายละเอียดสินค้า

Xinkong เป็นผู้ผลิตและซัพพลายเออร์ผู้ผลิตชิ้นส่วนที่เหลืออยู่ในปัจจุบันผู้ผลิตและซัพพลายเออร์ซึ่งเป็นที่รู้จักกันดีสำหรับบริการคุณภาพ Wenzhou Xinkong Import & Export Co. , Ltd. เป็นองค์กรที่เป็นนวัตกรรมที่รวมการวิจัยทางวิทยาศาสตร์การผลิตและการขาย เครือข่ายการขายของ บริษัท ครอบคลุมหลายประเทศและภูมิภาคต่าง ๆ เช่นยุโรปและเอเชียตะวันออกเฉียงใต้และคุณภาพและบริการของผลิตภัณฑ์ได้รับการตอบรับอย่างดีจากลูกค้า คุณสามารถมั่นใจได้ว่าจะซื้ออุปกรณ์ตรวจสอบส่วนที่เหลืออยู่ของ EV ที่เหลือจากเรา

โมดูลการตรวจจับปัจจุบันของ XKCA Series นั้นใช้กันอย่างแพร่หลายโดยเฉพาะอย่างยิ่งในสถานีชาร์จสาธารณะสำหรับยานพาหนะไฟฟ้ารถจักรยานยนต์ไฟฟ้าจักรยานไฟฟ้าค่าธรรมเนียมการชาร์จและการจัดการความปลอดภัยพลังงาน มันมีการใช้งานง่าย ๆ และติดตั้งง่าย

คุณสมบัติ

■อุปทานเดียว +5 V
■เอาท์พุทแบบเปิดท่อแบบคู่ดิจิตอลตัวบ่งชี้การเดินทาง 20MAAC/6MADC
■ตัวนำหลัก 3 เฟสบนโมดูล (ประเภท 32a, สูงสุด 40a)
■เอาท์พุท PWM สำหรับ DC ที่เหลืออยู่การบ่งชี้ค่าปัจจุบัน (0 ~ 30mA)
■เอาต์พุตข้อผิดพลาดสำหรับการบ่งชี้ข้อผิดพลาดของระบบ
■ติดตั้งบนบอร์ด PCB
■ฟังก์ชั่นการทดสอบตนเอง

แอปพลิเคชัน

■การตรวจจับความผิดปกติของพื้นดิน

■สถานีประจุไฟฟ้าไฟฟ้า

■การตรวจจับกระแสรั่วไหลของตัวแปลง

มาตรฐาน

■ใช้ได้กับข้อกำหนดปัจจุบันของ IEC 62752 ที่เหลืออยู่

■ใช้ได้กับข้อกำหนดปัจจุบันของ IEC 62955 ที่เหลือสำหรับ RDC-PD

■ใช้ได้กับข้อกำหนดปัจจุบันของ UL2231 ที่เหลืออยู่

■ส่วนประกอบที่ออกแบบมาอย่างเต็มรูปแบบ ROHS/Reach

การเพิ่มผลิตภัณฑ์

แผนผังแอปพลิเคชันทั่วไป：

นิยามพิน：

พิน-ไม่มี	ชื่อพิน	การทำงาน
1	ข้อผิดพลาด	■พินเอาท์พุทโอเพ่นคอลเลคเตอร์เพื่อระบุเงื่อนไขความผิดพลาดของระบบ ■เมื่อไม่มีความผิดพลาดของระบบพินนี้จะถูกดำเนินการกับ GND ■เมื่อความผิดพลาดของระบบเกิดขึ้นพินนี้จะมีความต้านทานสูง
2	การทดสอบ	■เมื่อ PIN นี้ดำเนินการกับ 0VDC โมดูลจะคำนวณการดริฟท์แบบศูนย์และจัดเก็บค่าเพื่อลงทะเบียนใน MCU เพื่อให้การดำเนินการสอบเทียบเสร็จสิ้น ■หลังจากการสอบเทียบเสร็จสิ้นระบบจะสร้างกระแสตกค้างแบบจำลองภายในเพื่อตรวจสอบว่าโมดูลสามารถทำการตอบสนองที่ถูกต้องได้หรือไม่ ในระหว่างขั้นตอนนี้ X20-out & X6-out จะเปลี่ยนเป็นความต้านทานสูงหากโมดูลทำงานถูกต้อง ความสนใจ: ■เมื่อใช้ฟังก์ชั่นการทดสอบวงจรหลักจะต้องถูกตัดออกเพื่อให้แน่ใจว่าไม่มีการไหลของกระแสที่เหลืออยู่ ■เมื่อใช้ฟังก์ชันพินนี้โปรดติดตามรูปแผนภาพเวลา
3	x6-out	■หากกระแสที่เหลือเกินกว่าค่า dc trippling ที่ตั้งไว้ล่วงหน้า (สำหรับโมดูลนี้โดยทั่วไป 4.5 MADC) เอาต์พุตนี้อยู่ในสถานะที่มีความต้านทานสูง ■เมื่อ R.M.s ปัจจุบันที่เหลืออยู่เกินกว่าค่าการเดินทางทั้งหมดที่กำหนดไว้ล่วงหน้าเอาท์พุทนี้อยู่ในสถานะที่มีความต้านทานสูง ■เมื่อเกิดความผิดพลาดระบบผลลัพธ์นี้อยู่ในสถานะที่มีความต้านทานสูง ■สำหรับสภาวะปกติอื่น ๆ ผลลัพธ์นี้อยู่ในระดับต่ำ (GND)
4	x20-out	■หากกระแสที่เหลือเกินกว่าค่าการสะดุดทั้งหมดที่ตั้งไว้ล่วงหน้า (สำหรับ pure-ac โดยทั่วไป 17.8 MAAC) เอาต์พุตนี้อยู่ในสถานะที่มีความต้านทานสูง ■เมื่อเกิดความผิดพลาดระบบผลลัพธ์นี้อยู่ในสถานะที่มีความต้านทานสูง ■สำหรับสภาวะปกติอื่น ๆ ผลลัพธ์นี้อยู่ในระดับต่ำ (GND)
5	gnd	■พื้นดิน
6	VDD	■แหล่งจ่ายไฟโมดูลแรงดันไฟฟ้ามาตรฐาน 5VDC ■อินพุตแรงดันไฟฟ้าที่จำเป็นต้องอยู่ภายใน 4.85 ~ 5.15VDC ความสามารถในการส่งออกพลังงาน> 100mA ■แหล่งจ่ายไฟระลอกคลื่น≤ 150mv (แนะนำให้ใช้วงจร LDO สำหรับการอ้างอิง IC LP2985A-50DB)
7	PWM	■การระบุส่วนประกอบปัจจุบันของ DC ที่เหลือด้วยวัฏจักรหน้าที่ด้วย 8KHz PWM ■ความละเอียดเอาต์พุต = 3.33%/MADC จาก 0 ~ 30MADC ■ความแม่นยำประมาณ± 0.5mA
8	N.C.	■ไม่ได้ใช้

ลักษณะไฟฟ้า/ความน่าเชื่อถือ：

	ถ่าน	นาที	คนพิมพ์	สูงสุด	หน่วย
1	กระแส RMS หลัก (1phase / 3phase)		32	40	A
2	แรงดันไฟฟ้า	4.85	5	5.15	V
3	อุณหภูมิการทำงานโดยรอบ	-40		+105	℃
4	อุณหภูมิการจัดเก็บโดยรอบ	-20		+65	℃
5	การใช้พลังงานคงที่			110	MW
6	การกวาดล้างไฟฟ้าระดับประถมศึกษา	6.5			มม.
7	การกวาดล้างไฟฟ้าระดับประถมศึกษา	10			มม.
8	ระยะครีป	8			มม.
9	ระยะห่างไกลระดับหลัก	10			มม.
10	อินพุตแรงดันไฟฟ้าระดับต่ำ	0		0.6	V
11	อินพุตแรงดันไฟฟ้าระดับสูง	4.2		5	V
12	ชีวิตการออกแบบเชิงทฤษฎี	20			ปี
13	ความสูงในการใช้งาน			4000	m

การเดินทางกระแส (ลักษณะที่เกี่ยวข้องกับกระแสตกค้าง)：

	ผ้าปูที่นอน	ความพร้อม	นาที	คนพิมพ์	สูงสุด	หน่วย
1	AC	50Hz	15	17.8	20	MA
2	A0	50Hz	11	17	26	MA
3	A90	50Hz	10	18.5	27	MA
4	A135	50Hz	10	22.9	28	MA
5	2pdc	-	3.5	5.0	7	MA
6	3PDC	-	3.1	4.5	6.2	MA
7	S-DC	-	3.0	4.5	6.0	MA

เวลาเดินทาง (ลักษณะที่เกี่ยวข้องกับกระแสที่เหลือ)：

	ผ้าปูที่นอน	ความพร้อม	ปัจจุบัน	คนพิมพ์	สูงสุด	หน่วย
1	AC	50Hz	30mA	50	1000	MS
2	AC	50Hz	60ma	16	100	MS
3	AC	50Hz	150ma	15	60	MS
4	AC	50Hz	5a ~ 100a	8.5	60	MS
5	A0	-	42ma	25	100	MS
6	A0	-	84ma	18	60	MS
7	A0	-	210MA	10	60	MS
8	A0+DC	-	42ma+6MADC	18	60	MS
9	A0+DC	-	84ma+6MADC	15	60	MS
10	A0+DC	-	210MA+6MADC	15	60	MS
11	S-DC	-	6ma	48	1000	MS
12	S-DC	-	60ma	16	100	MS
13	S-DC	-	300ma	8.5	60	MS
14	2pdc/3pdc	-	60ma	20	100	MS
15	2pdc/3pdc	-	120ma	15	60	MS
16	2pdc/3pdc	-	300ma	12	60	MS
17	2pdc/3pdc	-	5a ~ 100a	12	60	MS
