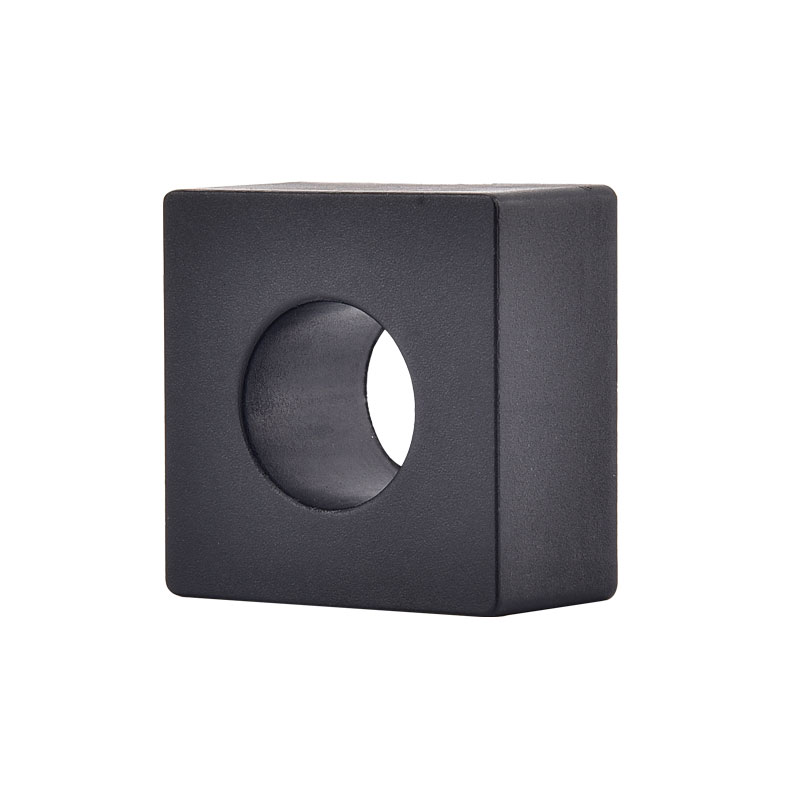

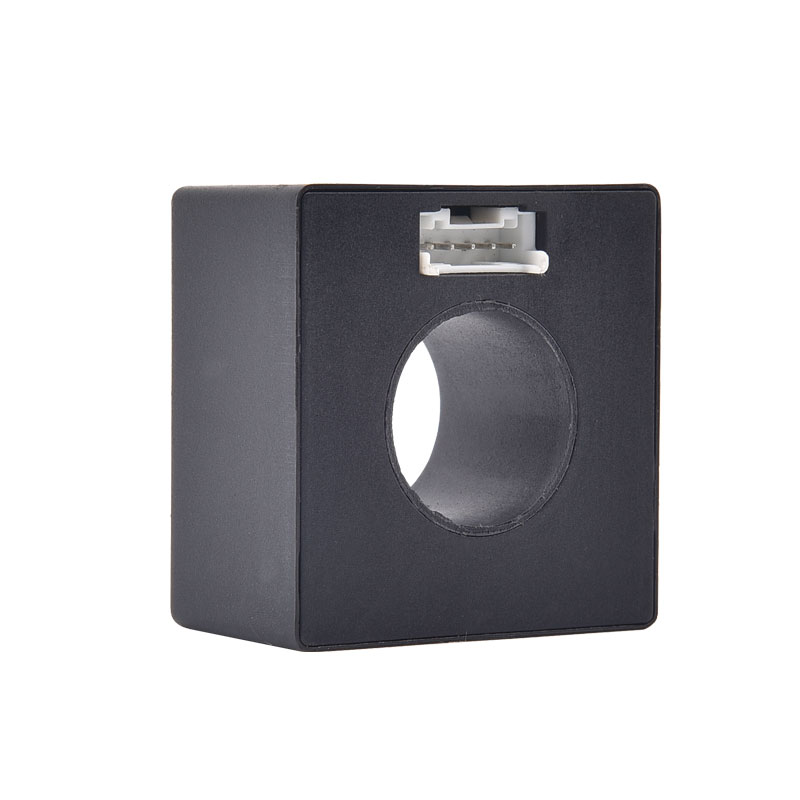

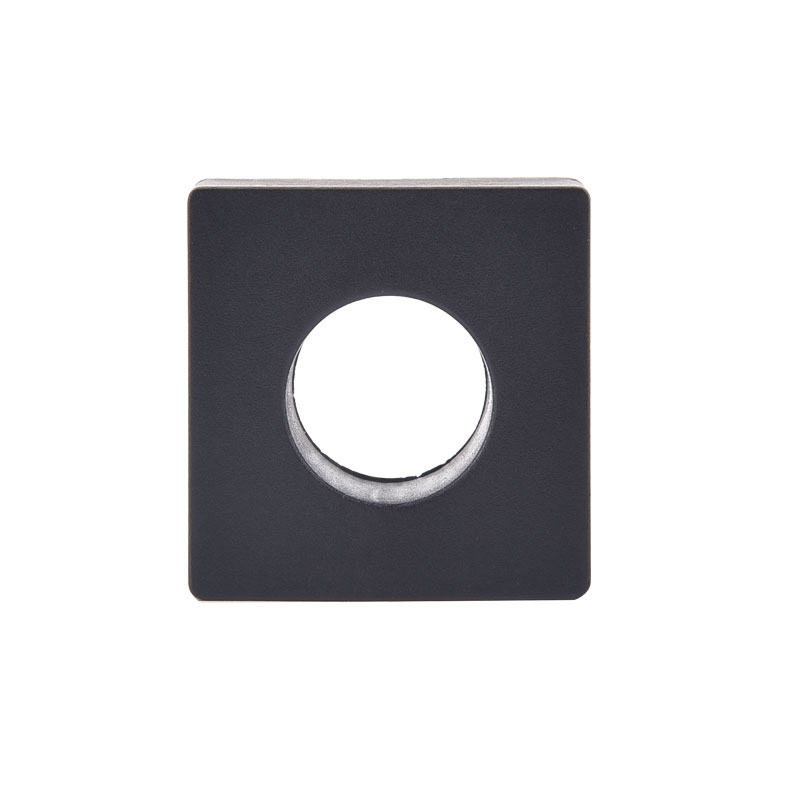

เซ็นเซอร์การรั่วไหลของ B-type ที่แม่นยำสูง

Xinkong เป็นผู้ผลิตเซ็นเซอร์และซัพพลายเออร์การรั่วไหลของ B-type ที่มีความแม่นยำสูงและมีประสบการณ์หลายปี เซ็นเซอร์การรั่วไหลของ B-type ที่แม่นยำสูงสามารถตอบสนองแอพพลิเคชั่นมากมายหากคุณสนใจบริการที่มีคุณภาพของเราคุณสามารถปรึกษาเราได้ในขณะนี้และเราจะกลับไปหาคุณทันทีฟังก์ชั่นความปลอดภัยที่สำคัญของอุปกรณ์เหล่านี้คือการตรวจสอบกระแสการรั่วไหลของระบบทั้งหมดจากโมดูลพลังงานกับโลก ระบบที่มีข้อบกพร่องอาจกลายเป็นอันตรายต่อผู้คนหรือก่อให้เกิดไฟ ก่อนที่มันจะมาถึงโมดูลพลังงานจะต้องตัดการเชื่อมต่อจากกริด กระแสรั่วไหลมีส่วนประกอบ DC และ AC ดังนั้นจึงจำเป็นต้องมีหน่วยตรวจสอบที่ไวต่อ AC/DC

ส่งคำถาม

รายละเอียดสินค้า

Xinkong เป็นผู้ผลิตและซัพพลายเออร์การรั่วไหลของ B-type ที่แม่นยำสูงซึ่งเป็นที่รู้จักกันดีสำหรับบริการที่มีคุณภาพ Wenzhou Xinkong Import & Export Co. , Ltd. เป็นองค์กรที่เป็นนวัตกรรมที่รวมการวิจัยทางวิทยาศาสตร์การผลิตและการขาย เครือข่ายการขายของ บริษัท ครอบคลุมหลายประเทศและภูมิภาคต่าง ๆ เช่นยุโรปและเอเชียตะวันออกเฉียงใต้และคุณภาพและบริการของผลิตภัณฑ์ได้รับการตอบรับอย่างดีจากลูกค้า คุณสามารถมั่นใจได้ว่าจะซื้อเซ็นเซอร์การรั่วไหลของ B-type ที่แม่นยำสูงจากเรา

คุณสมบัติ

■อุปทานเดียว +5 V

■เอาต์พุตระดับสูงและต่ำ

■ฟังก์ชั่นการทดสอบตนเอง

■ติดตั้งบนบอร์ด PCB

แอปพลิเคชัน

■การตรวจจับความผิดปกติของพื้นดิน

■สถานีประจุไฟฟ้าไฟฟ้า

■การตรวจจับกระแสรั่วไหลของตัวแปลง

มาตรฐาน

■ใช้ได้กับข้อกำหนดปัจจุบันของ IEC 62752 ที่เหลืออยู่

■ใช้ได้กับข้อกำหนดปัจจุบันของ IEC 62955 ที่เหลือสำหรับ RDC-MD

■ส่วนประกอบที่ออกแบบมาอย่างเต็มรูปแบบ ROHS/Reach

ภาพรวม

ฟังก์ชั่นความปลอดภัยที่สำคัญของอุปกรณ์เหล่านี้คือการตรวจสอบกระแสการรั่วไหลของระบบทั้งหมดจากโมดูลพลังงานกับโลก ระบบที่มีข้อบกพร่องอาจกลายเป็นอันตรายต่อผู้คนหรือก่อให้เกิดไฟ ก่อนที่มันจะมาถึงโมดูลพลังงานจะต้องตัดการเชื่อมต่อจากกริด กระแสรั่วไหลมีส่วนประกอบ DC และ AC ดังนั้นจึงจำเป็นต้องมีหน่วยตรวจสอบที่ไวต่อ AC/DC

โมดูลการตรวจจับปัจจุบันของ XKCA Series นั้นใช้กันอย่างแพร่หลายโดยเฉพาะอย่างยิ่งในสถานีชาร์จสาธารณะสำหรับยานพาหนะไฟฟ้ารถจักรยานยนต์ไฟฟ้าจักรยานไฟฟ้าค่าธรรมเนียมการชาร์จและการจัดการความปลอดภัยพลังงาน มันมีการใช้งานง่าย ๆ และติดตั้งง่าย

แผนผังแอปพลิเคชันทั่วไป：

นิยามพิน：

หมายเลขพิน	เครื่องหมาย	ประเภทพิน	ฟังก์ชั่น
1	VDD	พลัง	แหล่งจ่ายไฟโมดูลแรงดันไฟฟ้ามาตรฐาน 5VDC อินพุตแรงดันไฟฟ้าที่จำเป็นต้องอยู่ภายใน 4.85 ~ 5.15VDC ความสามารถในการส่งออกพลังงาน> 100mA แหล่งจ่ายไฟระลอกคลื่น≤ 150mv
2	การเดินทาง	เอาท์พุท	เมื่อกระแสที่เหลือเกินกว่าเกณฑ์ระดับเอาต์พุตจะเปลี่ยนจากล่างเป็นสูง
3	gnd	พลัง	พื้น
4	แคล	ป้อนข้อมูล	เมื่อพินนี้ดำเนินการกับ 0VDC โมดูลจะคำนวณการดริฟท์แบบศูนย์และเก็บค่าเพื่อลงทะเบียนใน MCU เพื่อเสร็จสิ้นการดำเนินการสอบเทียบ เมื่อใช้ฟังก์ชั่น CAL วงจรหลักจะต้องถูกตัดออกเพื่อให้แน่ใจว่าไม่มีการไหลของกระแสที่เหลืออยู่
5	ทดสอบ	ป้อนข้อมูล	ก่อนที่จะเริ่มการชาร์จให้ทำการทดสอบการจำลองผลิตภัณฑ์ผ่าน PIN นี้เพื่อตรวจสอบว่าผลิตภัณฑ์ทำงานตามปกติ

ลักษณะไฟฟ้า/ความน่าเชื่อถือ：

	ถ่าน	นาที	คนพิมพ์	สูงสุด	หน่วย
1	กระแส RMS หลัก (1phase / 3phase)		32	80	A
2	แรงดันไฟฟ้า	4.85	5	5.15	V
3	ความชื้นสัมพัทธ์			95	%
4	อุณหภูมิการทำงานโดยรอบ	-40		+105	℃
5	อุณหภูมิการจัดเก็บโดยรอบ	-20		+65	℃
6	การใช้พลังงาน			≤110	MW
7	อินพุต/เอาต์พุตแรงดันไฟฟ้าระดับต่ำ	0		0.6	V
8	อินพุต/เอาต์พุตแรงดันไฟฟ้าระดับสูง	4.2		5	V
9	ชีวิตการออกแบบเชิงทฤษฎี		≧ 20		ปี
10	ความสูงในการใช้งาน			≤4000	m

การเดินทางกระแส (ลักษณะที่เกี่ยวข้องกับกระแสตกค้าง)：

	ผ้าปูที่นอน	ความพร้อม	นาที	คนพิมพ์	สูงสุด	หน่วย
1	S-DC	-	3	4.5	6	MA
2	2pdc	-	3.5	5	7	MA
3	3PDC	-	3.1	4.5	6.2	MA

เวลาเดินทาง (ลักษณะที่เกี่ยวข้องกับกระแสที่เหลือ)：

	ผ้าปูที่นอน	ความพร้อม	ปัจจุบัน	คนพิมพ์	สูงสุด	หน่วย
1	S-DC	-	6ma	100	1000	MS
2	S-DC	-	60ma	50	300	MS
3	S-DC	-	200MA	50	100	MS
4	2pdc	-	60ma	50	300	MS
5	2pdc	-	200MA	50	100	MS
6	3PDC	-	60ma	50	300	MS
7	3PDC	-	200MA	50	100	MS

Notrip-Time (ลักษณะที่เกี่ยวข้องกับกระแสตกค้าง)：

	ผ้าปูที่นอน	ความพร้อม	ปัจจุบัน	จำกัด ต่ำ	หน่วย
1	AC	50Hz	30mA	∞	MS
2	AC	50Hz	60ma	300	MS
3	AC	50Hz	150ma	80	MS
4	AC	50Hz	5a	80	MS

มิติผลิตภัณฑ์ (มม.)：

หมายเหตุ: สายเทอร์มินัลสามารถปรับแต่งได้

แผนภาพเวลา：

■ความเร็วในการเพิ่มพลังงาน VDD ≤ 5ms/v

■ t1 เป็นเวลารอแนะนำ t1 ≥ 100ms

■50ms≤t2≤100ms, cal pin เวลาต่ำกว่า 50ms, ผลิตภัณฑ์เริ่มเข้าสู่เฟสศูนย์

■t3≥500msและรอให้ศูนย์เสร็จสมบูรณ์

■T4≈400msและการทดสอบสัญญาณทดสอบตนเองต้องรอจนกว่า T3 จะเสร็จสมบูรณ์ก่อนที่จะสามารถใช้งานได้

■ทริปพินเอาท์พุทระยะเวลาสูง tx = 100ms (ตรวจสอบฟังก์ชันการทดสอบตนเอง)

■ ty = 100ms คือการเดินทางพินระดับสูงในระดับสูง (ปิดใช้งานการตรวจสอบการทดสอบตนเอง)

วงจรทดสอบตนเอง：

■ 2 wided บน ZCT เพื่อสร้างกระแสตกค้าง DC แบบจำลองจำลอง
■โดยใช้ VDD เพื่อสร้างค่าทั่วไป = 6.53 MADC จำลองกระแสตกค้าง
■กระแสนี้เป็นเงื่อนไขการสะดุดที่ จำกัด มากที่สุดในการทดสอบว่าระบบทำงานถูกต้อง

เกณฑ์การพลิกสัญญาณดิจิตอล：
